- 概览
-

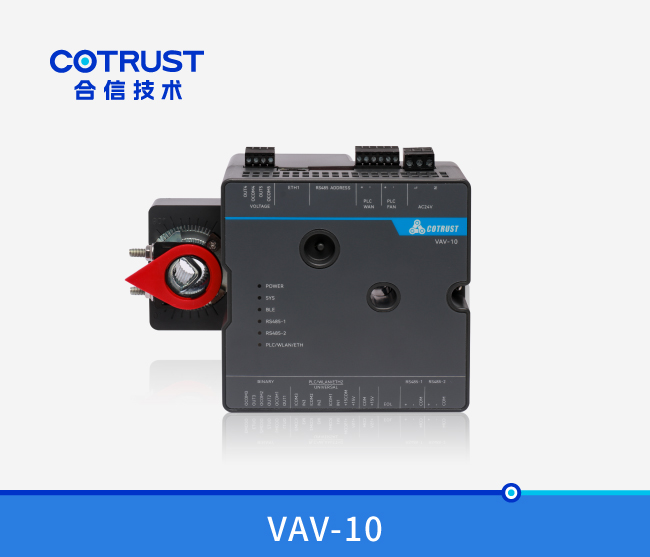

CTBA系列VAV节造器 （VAV-10）
VAV（Variable Air Volume）是一款新型的变风量空调节造器，重要用于接管并采集传感器、常用触点或其它设备传送来的输入信号，并凭据软件法式和算法处置这些输入信号，再输出信号到表部设备，这些输出信号可用于启动或关关机械，例如：打开或关关阀门或风门，或按法式执行复杂的作为。通讯通过电力PLC、或WLAN、或以太网方式统一回传。VAV节造器目前重要用于楼宇节造领域，凭据室内负荷变动或室内要求参数的变动，维持恒定送风温度，自动调节空调系统送风量，从而使室内参数达到要求的全空气空调系统。
订货数据
型号
规格参数
订货号
VAV-10(PLC)
PLC上行的楼宇自动化VAV-10节造器，支持Ethernet，modbus，2路RS485接口，3UI+3BO+2VO+1路风速传感+1路风阀执行器，共10路接口
CTBA VAV-1010A
VAV-10(WLAN)
WIFI上行的楼宇自动化VAV-10节造器，支持Ethernet，modbus，2路RS485接口，3UI+3BO+2VO+1路风速传感+1路风阀执行器，共10路接口
CTBA VAV-1010B
VAV-10(ETH)
ETH上行的楼宇自动化VAV-10节造器，支持Ethernet，modbus，2路RS485接口，3UI+3BO+2VO+1路风速传感+1路风阀执行器，共10路接口
CTBA VAV-1010
概述：
CTBA系列VAV节造器选取华为智慧园区Link通讯，支持MagiCampus软件编程，其分歧的IO点能满足分歧风量VAV终端的利用。它自带一个压差传感器微风阀执行器，压差传感器用于风量丈量，风阀执行器用于风量的调节。
CTBA系列VAV节造器选取幼巧的表观设计和精准的风量丈量，使其满足越来越多的VAV终端节造需要。
VAV节造器表观示意
表1-1 VAV节造器组件描述
序号
描述
序号
描述
1
数字量/电压输出通路BO
9
传感器电源输出口
2
以太网通讯接口
10
RS485终端电阻拨码开关
3
RS485地址拨码开关
11
RS485-1职能保留
RS485-2通讯口（支持MODBUS RTU通讯和谈）
4
PLC WAN接口
12
风阀手动调节杆
5
PLC FAN接口
13
风阀箱装置螺丝孔
6
24VAC输入电源接口
14
风速传感器凹凸压输入口
7
数字量输出BO
15
LED状态批示灯
8
通用型输入UI
16
风阀执行器
CTBA系列VAV节造器的个性如下：
硬件个性
l 表观幼巧精彩，占用较幼的机箱空间；
l 自带高精度压差传感器，满足幼风速下的风量丈量；
l 5Nm风阀执行器，装置在VAV Box阀杆上，固定方式更为靠得住、便捷。
通讯个性
l BACnet业务能力：支持对象和Service能力，支持BACnet Profile规范通讯。
l 丰硕的通讯总线：上行接口支持以太网、PLC或WLAN；
注：此处PLC注解为Power line Communication（电力无线载波通讯技术）。
l WLAN、PLC终端入网参数自动配置；
l 终端自动鉴别&身份认证，安全机造；
l 终端本地节造逻辑解析及执行；
l 提供终端和云、网关的数据传输通路；
l 集成华为智慧园区Link SDK，支持SDK装置运行和liteOS运行，支持跟华为物联网关如AR502H（含华为智慧园区Link(Gateway）)以及数自旖台对接、自动联网、自动注册。
逻辑算法
l PID节造算律例格：PID节造算法在5个震荡周期内实现输出的收敛，输出安稳。
l 本地关环节造：节造器可能在节造器本地独立执行法式，而不依赖于上位机工作。
l 数据保留：节造器设定参数、采样节造数据存储保障72幼时以上，其中网络配置、绑点配置、地位配相信息存储到flash。
编程个性
l 使用MagiCampus软件编程和配置；
故障治理
l 报警提醒：设备故障灯亮，上报明确故障信息，蕴含设备离线缓存告警信息和复原后上报提醒信息。
l AI点设备离线告警上报out of service告警；
l 联网设备&联网传感器离线告警上报out of service告警；
守护及升级
l 设备可守护性：支持远程和本地升级固件和节造逻辑更新，支持智能终端app方式通过本地蓝牙接口进行网络参数配置、位相信息录入、绑点配置和读取配相信息，以及故障定位信息获取及设备调试。
l 软件升级：支持依照华为智慧园区Link的文件传输接口接管模组固件、主控板固件、蓝牙固件、节造逻辑文件，支持将固件和节造逻辑文件加载更新到对应的flash或内存。
l 支持deadband，预防执行部件频仍开关及动弹，影响到设备寿命。
l 标签：支持华为智慧园区Link规范SN，产品贴（二维码）标签供扫描。
认证
l BQB认证；
l IEC61000-4-5；
- 技术参数
-
CTBA系列VAV的I/O规格
点的类型
接受的信号
VAV-10
通用型输入（UI）
A/D转换分辨率：16位仿照量输入，电压信号，0-10VDC
仿照量输入，电流信号，4-20mA1
仿照量输入，电阻信号，0-2K欧姆，RTD (1kNI, 1k PT, A99B SI)，NTC(10k Type L,2.25k Type2 )，NTC(20k)
数字量输入，干触点维持输出模式3
数字输出（BO）
24VAC三端双向可控硅
3
可配置的输出（VO）
A/D转换分辨率：12位仿照量输出，电压信号，0 - 10 VDC
数字输出模式，24VAC三端双向可控硅2
风速传感器
VAV节造器内部预置集成的风速传感器，缩短工程装置功夫
1
风阀执行器
VAV节造器内部预置集成的风阀执行器，缩短工程装置功夫,并带有风阀开度反馈
1
备注：对传感器供电电压15VDC。
CTBA系列VAV技术规格
型号
VAV-10
电源电压
24 VAC（最幼20 VAC/最大30 VAC，50或60 Hz，class2（北美）或SELV（欧洲）
耗电量
通常10VA，最大14VA，加上所有的 BO以及可配置的输出负载。
运行环境前提
0至50°C（32至122°F）；10%至90%相对湿度，无结露。
存储环境前提
负40至70°C（负40至158°F）；10% 至90%相对湿度，无结露。
接线端子
螺丝接线端子和插拔式螺丝端子排，最大接入2平方毫米导线一根
电池
精度（@±25°C）：±15分钟/年
RTC电池：最长4年放电功夫@±25°C
处置器
CPU型号支持LiteOS并且在华为智慧园区Link适配的领域内，推荐Cortex-M4
存储器
片内至少256KB SRAM，片内至少2MB的Flash，片表至少选取4MB的 flash以及至少预留256KB的SRAM；
运行速度
法式循环功夫：幼于1秒；
节造器地址
内部IP设置，通过软件设置，默认DHCP
运维接口
面板支持以太网接口、蓝牙接口，批示灯接口
通讯总线
上行选取PLC（电力载波通讯）通讯，对应VAV上的PLC WAN接口；
WLAN通讯（通过AP热点衔接至局域网）；
以太网通讯（通过RJ45网口与上位机进行通讯）；
下行选取2路RS485与第三方仪表通讯；
终端电阻；
总线速度（bps）：1200、2400、4800、9600、19200、38400、115200，支持Modbus RTU；
仿照量输入/仿照量输出精确度
仿照量输入：16位分辨率
仿照量输出：12位分辨率，电压0~10VDC利用时±200mV
装置
三点螺钉定位于平面，或者35mm DIN轨路装置
尺寸（高x宽x长）
55x 144.10x186mm
表壳
塑料表壳，塑料资料：PPO，；さ燃叮IP30 (IEC529)
切合的尺度
IEC61000-4-5
BQB
- 典型利用
-

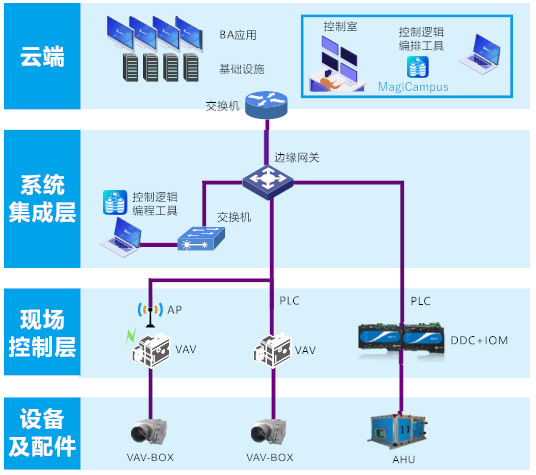

VAV空调系统中的利用
VAV空调系统界说为可变送风量空调系统。它是一种全空气的空调系统，它是通过调节扭转送风风量而不是扭转送风温度来调节和节造室内某一区域的温度。它凭据室内负荷的变动或室内要求的参数的扭转自动调节空调系统的送风量，从而保障室内的温度要求。

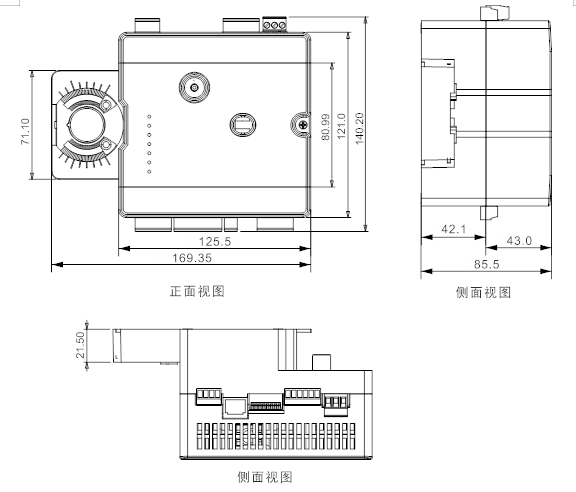

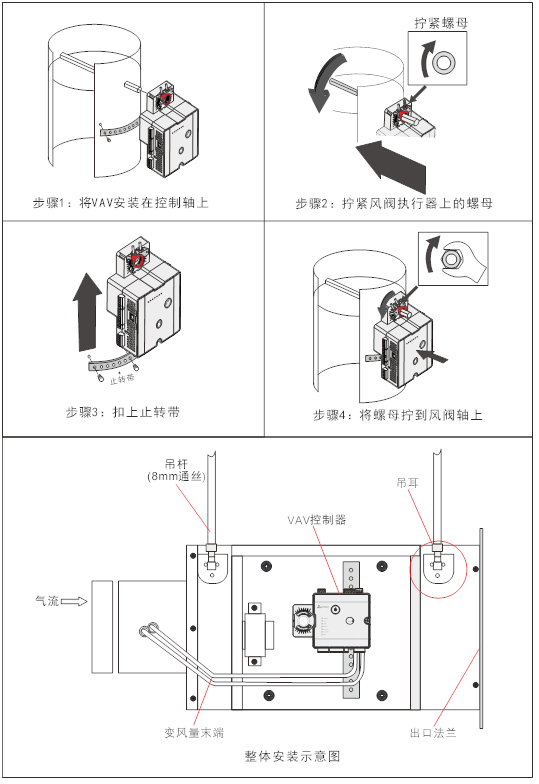

- 装置规格
-
- 样本/手册/软件
-
jxf吉祥坊(中国)官方网站CTBA系列VAV节造器技术手册V1.10
