CTBA系列现场采集与节造器（DDC-0）
DDC-0，现场采集和节造器通过多个接口采集数据，进行数据的通常性处置，用于物联网场景下，大量终端数据回传时，通过DDC-0进行数据和接口的汇聚和初步处置后，通过PLC，ETH等方式统一回传。
DDC-0目前重要利用于电表以及照明系统，通过RS485接口衔接电表，采集电表电量。通过2.4GRF接口接管灯控发送的2.4G的数据信号，蕴含灯光状态等 ；发送对灯光的节造信令，蕴含开关、调光等 ；鼓芄煌ü2.4GRF衔接烟感报警器，用于对室内烟雾浓度进行监控和超限报警。此表DDC-0通过衔接红表摄像头，实现视频采集职能。
订货数据
型号
规格参数
订货号
DDC-0(ETH)
有线以太网上行的楼宇自动化DDC-0节造器，支持1路Ethernet，2路RS485接口Modbus RTU通讯，1路蓝牙接口，1路2.4GRF，2路HDMI TYPE C接口，16K法式数据空间
CTBA DDC-0010
DDC-0(PLC)
PLC上行的楼宇自动化DDC-0节造器，支持1路HPLC接口，1路Ethernet，2路RS485接口Modbus RTU通讯，1路蓝牙接口，1路2.4GRF，2路HDMI TYPE C接口，16K法式数据空间
CTBA DDC-0010A
概述：
DDC-0职能特点：
l 集成华为智慧园区link，支持WLAN/PLC/LTE（规划中，待实现）/以太网4种方式接入华为云（通过华为的网关），通过蓝牙接口配置参数，自动鉴别和身份认证,自动注册。
l 设备故障灯亮，上报故障报警，并携带明确故障原因，设备离线缓存告警信息，复原后上汇报警信息。
l 丰硕的通讯总线：1路2.4GRF，2路RS485接口 ；RS485接口支持modbus RTU和谈，最多支持32个从站，支持modbus TCP和谈。
l BACnet业务能力：支持对象和Service能力。
l 设备可守护性：支持本地/远程升级固件和更新节造逻辑 ；支持使用智能终端app通过本地蓝牙接口进行网络参数配置、位相信息录入、绑点配置和读取配相信息，以及获取故障信息和更新设备固件。
l 电表场景：
? 支持MODBUS RTU和谈，支持和电表等智能仪表通过MODBUS RTU和谈对接。允许用户批改RS485接口参数。
? 支持边缘网关通过召测方式采集电表和多职能电能仪表（采集器）数据。
? 支持凭据接入子设备配置表，并本地保留，自动上报电表和多职能电能仪表（采集器）数据。
? 支持依照华为智慧园区link的文件传输接口接管配置表文件，支持将配置表文件加载更新到flash和内存。
l 照明场景：
? 通过2.4GRF衔接LED灯，支持跳频自动设定，避开与WLAN、蓝牙等频谱沉叠信路，加强抗滋扰能力。
? 支持对LED灯的开关、亮度、色温进行节造。
- 技术参数
-
DDC-0节造器技术规格
型号
DDC-0
电源电压
220VAC，50或60Hz，class2（北美）或SELV（欧洲）
耗电量
最大功耗1.5W
运行环境前提
0~50°C（32~122°F） ；10%~90%相对湿度，无结露。
存储环境前提
-40~70°C（-40~158°F） ；10%~90%相对湿度，无结露。
处置器
GD32F450ZKT6：片内256KB SRAM，3MB的Flash，表扩4MB flash
存储器
片内256KB SRAM，表扩4M Flash
运行速度
法式循环功夫：幼于1秒 ；
节造器地址
内部IP设置，通过软件设置，默认DHCP ；
运维接口
面板支持以太网接口、蓝牙接口，批示灯接口
通讯总线
上行选取PLC（电力载波通讯）通讯，对应DDC-0上的PLC WAN接口 ；
WLAN通讯（通过AP热点衔接至局域网） ；
以太网通讯（通过RJ45网口与上位机进行通讯） ；
下行：
1路2.4GRF接口接管灯控发送的2.4G的数据信号，蕴含灯光状态等，发送对灯光的节造信令，蕴含开关、调光等，支持跳频设计 ；
2路RS485接口，衔接电表，采集电量等数据，衔接其他485接口的传感器。波特率最高支持115200bps，节点数最大支持64个隔离 ；
2路HDMI TYPE C接口衔接红表摄像头，视频数据采集。信号传输线缆最大长度满足＞3米。
装置
三点螺钉定位于平面，或者35mm DIN轨路装置
尺寸（高×宽×长）
100×50×40mm
表壳
塑料表壳，塑料资料：PPO， ；さ燃叮IP30 (IEC529)
切合的尺度
BQB
- 典型利用
-

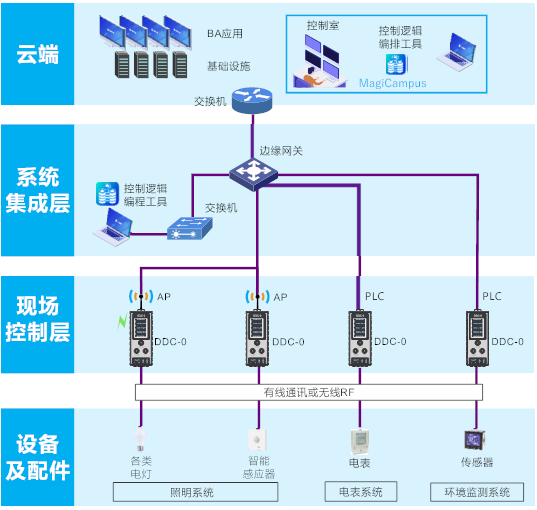

环境监控系统利用
- 装置规格
-

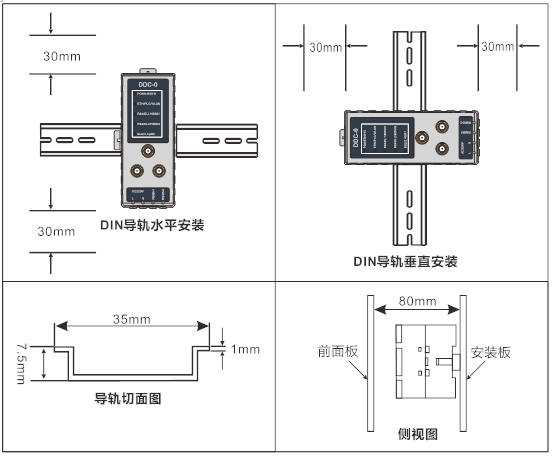

装置示意图

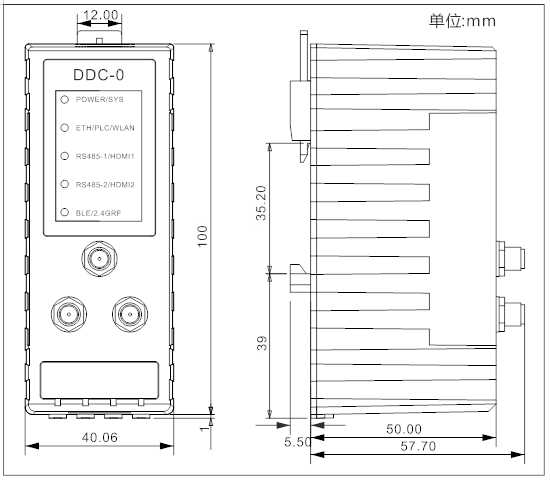

装置尺寸图

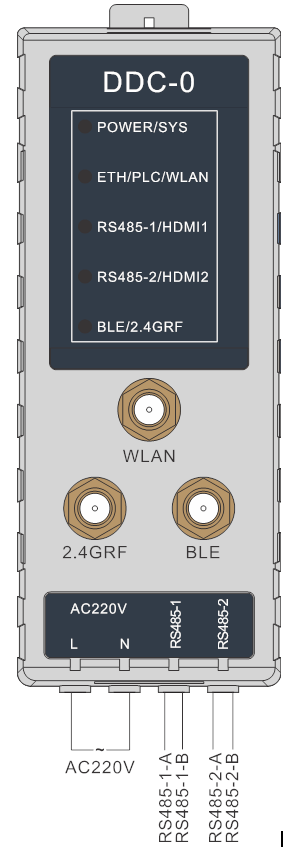

接线示意图
- 样本/手册/软件
-
jxf吉祥坊(中国)官方网站CTBA系列DDC-0技术手册 V0.4
