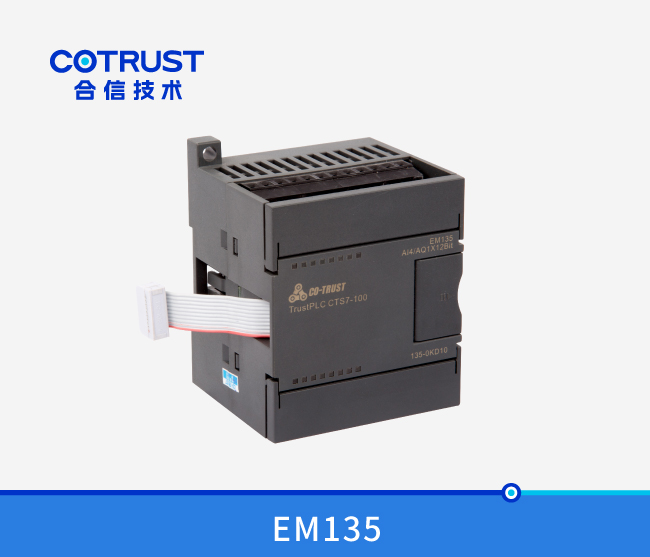

- 概览
-
订货数据：
规格参数 订货号 TrustPLC CTSC-100 EM135仿照量混合输入输出？，4点输入/1点输出, 12BIT, 电压电流型CTS7 135-0KD10
- 技术参数
-
机能参数：
物理个性 尺寸(宽×高×深) 71×80×62mm 功耗 2W 电源损耗 +5V DC亏损电流 70 mA L+ 48 mA L+线圈电压领域 20.4～28.8V DC LED灯批示 24V 电源状态，亮暗示电源正常，灭暗示电源故障 仿照量输入个性 输入点数 4 隔离(现场与逻辑) 无 输入类型 差分输入 量程领域 电压输入(单极性) 0-10V, 0-5V, 0-1V 电压输入(双极性) ±10V, ±5V, ±2.5V, ±1V 电流输入 0～20 mA 据字体式数 单极性，全量程 0～32000 双极性，全量程 -32000~32000 输入分辨率 电压输入(单极性) 2.5 mV(0～10V量程)1.25 mV (0～5V量程)电压输入(双极性) 2.5 mV(±5V量程)1.25 mV (±2.5V量程)电流输入 5μA (0～20mA量程) 丈量误差 幼于0.5% 模数转换功夫 幼于300μs 仿照量输入响应功夫 100ms 共模抑造 40dB，DC to 60Hz 共模电压 信号电压+共模电压(必须幼于蹬宗12V) 输入阻抗 不幼于10MΩ 最大输入电压 30V 最大输入电流 30mA AD转换器分辨率 12位 仿照量输出个性 输出点数 1 输出领域 电压输出电流输出±10V0～20mA输出分辨率 电压输出电流输出12BIT11BIT数据字体式 电压输出电流输出-32000～+320000～32000精度 电压输出电流输出典型值: 满量程的±0.5%，最坏情况：满量程的±2% 稳按功夫 电压输出电流输出100μs2ms最大驱动@24V用户电源 电压输出电流输出最幼5000Ω最大500Ω校准、量程与增益选择

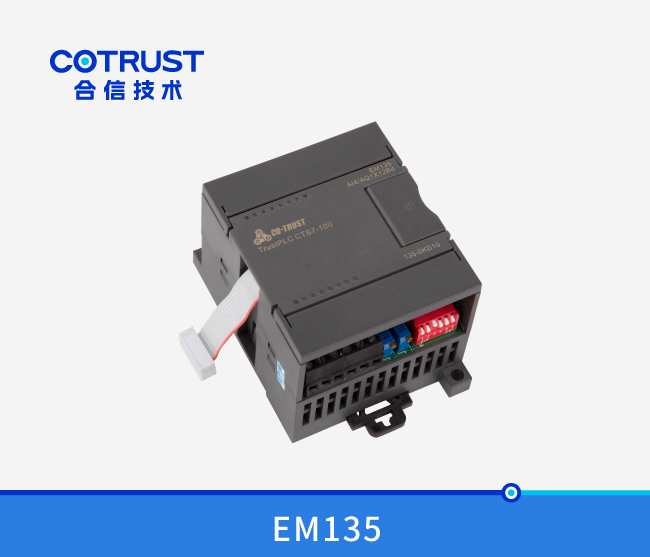

校准与量程选择开关地位
输入校准：由于校准调节影响到仿照多路开关后的运放，因而将影响所有的用户输入通路。另表，由于多路开关前的各输入通路的元件参数可能存在差距，因而即便在校准后，统一输入信号在分歧通路上的读数也就会存在轻微的差距。
？槟诓慷允淙胍丫隽寺瞬ùχ，丈量了局比力不变。若是要求更好的机能参数，能够启动用于？樗惺淙氲姆抡帐淙肼瞬ㄆ，推算均匀值时，选择64次以上的采样次数。
校准步骤如下：
1、堵截？楸聿康缭，配置DIP开关以选择所必要的输入量程。
2、接通PLC系统的CPU和？榈缭，期待15分钟以上。
3、用一个变送器、一个电压输入源或一个电流输入源，将零值信号加到？榈囊桓鍪淙攵。
4、在CPU中读取该输入端的丈量值读数。
5、调节OFFSET(偏移)电位器，直到该读数为零，实现调零校准。
6、接着，在该输入端输入一个满刻度值信号，读出CPU中的丈量值读数。
7、调节GAIN(增益)电位器，直到该读数为32000。
8、必要时，沉复步骤3～7。
量程与增益选择：
表1所示为若何用DIP开关设置EM135？？豐W1到SW6可选择仿照量输入领域和分辨率。所有的输入设置成一样的仿照量输入领域和体式。表2所示为若何选择单/双极性（SW6）、增益（开关SW4和SW5）和衰减（开关SW1、SW2和SW3）。下列表中，ON为接通，OFF为断开。

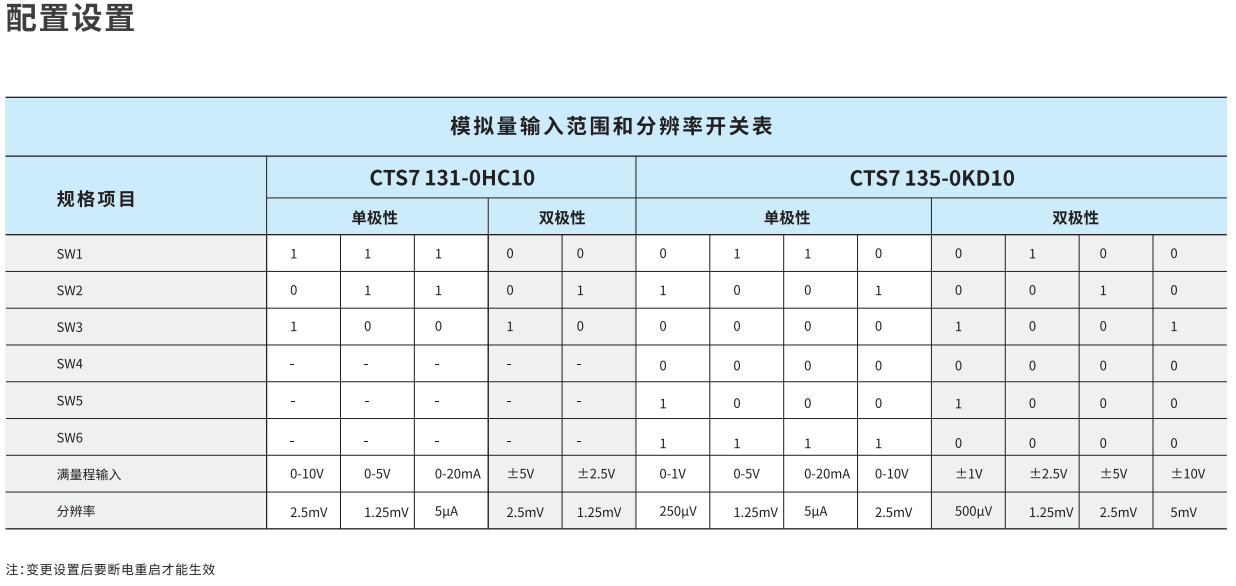

表1 EM135选择仿照量输入领域和分辨率的开关表
?单极性 满量程输入 分辨率 SW1 SW2 SW3 SW4 SW5 SW6 OFF ON OFF OFF ON ON 0 -1 V 250 μV ON OFF OFF OFF OFF ON 0 - 5 V 1.25 mV ON OFF OFF OFF OFF ON 0 -20 mA 5 μA OFF ON OFF OFF OFF ON 0 -10 V 2.5 mV 双极性 满量程输入 分辨率 SW1 SW2 SW3 SW4 SW5 SW6 OFF OFF ON OFF ON OFF ±1 V 500 μV ON OFF OFF OFF OFF OFF ±2.5 V 1.25 mV OFF ON OFF OFF OFF OFF ±5 V 2.5 mV OFF OFF ON OFF OFF OFF ±10 V 5 mV
表2 EM135选择单/双极性、增益和衰减的开关表?EM 135 开关 单/双极性选择 增益选择 衰减选择 SW1 SW2 SW3 SW4 SW5 SW6 ON 单极性 OFF 双极性 OFF OFF x1 OFF ON x10 ON OFF x100 ON ON 无效 ON OFF OFF 0.8 OFF ON OFF 0.4 OFF OFF ON 0.2 输入数据体式
把稳：模数转换器(ADC)的12位读数，其数据体式是左端对齐的。最高有效位是符号位(0暗示正数)，
对单极性体式，3个陆续的0使得ADC计数值每变动1个单元，则数据字的变动是以8为单元变动的。
对双极性体式，4个陆续的0使得ADC计数值每变动1个单元，则数据字的变动是以16为单元变动的。
输出数据体式
把稳：数模转换器（DAC）的12位读数，其输出数据体式是左端对齐的，最高有效位是符号位(0暗示是正数)，
数据在装载到DAC寄放器之前，4个陆续的0是被裁断的，这些位不影响输出信号值。
EM135-0KD的丈量误差注明EM135-0KD机能参数内外仿照量输入个性之“丈量误差”项,我们产品出厂校准是在+/-10V(EM135-0KD10)做的，若是工作在其他量程时，发现误差偏大，可依照“校准与量程选择”里面注明的步骤沉新校准。
关于误差：可通过校准解除的误差，都不是真正的误差，只有飘忽不定的误差，才是真正的误差。
